Bună, colegi tehnicieni de lifturi, manageri de clădiri și oricine s-a întrebat vreodată de ce călătoria cu liftul se simte atât de lină (sau puțin nesigură uneori)! Eu sunt Jake și haideți să trecem la urmărire - toți am fost acolo: intri într-un lift, te lovești de podea și chestia pur și simplu alunecă. Dar ce ține de fapt întreaga operațiune? Dacă ai ghicit cabluri de oțel pentru lift, ai dreptate pe jumătate. Astăzi, defalc ceva ce am fost întrebat tot timpul ca furnizor de cabluri: cum contează de fapt numărul de fire din aceste cabluri? Alertă de spoiler - nu este doar un număr aleatoriu; este diferența dintre o călătorie cât se poate de stabilă și una care te face să te ții de balustradă.
În primul rând, să păstrăm acest lucru foarte simplu. Când vorbim despre cablurile de sârmă ale liftului, „toroanele” sunt mănunchiurile mici și răsucite de fire de oțel care alcătuiesc întreaga frânghie. Gândiți-vă la un cablu TV prin cablu - în interiorul plasticului exterior, există mai multe fire subțiri răsucite împreună; fiecare dintre ele este ca o șuviță în funia liftului nostru. Majoritatea cablurilor de lift standard pe care le veți vedea au între 6 și 8 fire, dar am lucrat și la proiecte cu 10, în funcție de construcție. Iată marea întrebare: de ce contează măcar acea fire? Să ne scufundăm în știință fără să-ți strălucească ochii.
În primul rând, capacitatea de încărcare și siguranță - acest lucru nu este negociabil pentru ascensoare, nu? Lifturile transportă oameni, mobilier și uneori chiar și animale mici în bagaje de mână, astfel încât frânghiile nu pot tăia colțuri. Mai multe fire înseamnă că sarcina este răspândită în mai multe puncte de contact din oțel. Să presupunem că avem două frânghii: unul cu 6 fire, altul cu 8. Același diametru total, aceeași calitate de oțel. Coarda cu 8 fire are mai multe fire minuscule care suportă greutatea, astfel încât fiecare fir individual preia mai puțină tensiune. Asta înseamnă mai puține șanse ca un singur fir să se rupă de la suprasarcină, ceea ce reprezintă un câștig uriaș de siguranță. Îmi amintesc cu câțiva ani în urmă, o mică companie de construcții a venit la mine pentru că instalaseră frânghii cu 6 fire într-o clădire de birouri mică și, în decurs de un an, aveau rupturi premature ale cablurilor. Am trecut la 8 fire și nu au mai avut probleme de atunci. Răspândirea sarcinii a făcut toată diferența.
Dar nu este vorba doar despre menținerea greutății - flexibilitatea este următoarea. Ascensoarele se mișcă în sus și în jos toată ziua, răsucindu-se în jurul snopii (acele roți mari pe care le înfășoară frânghiile), iar fiecare răsucire este o mică tensiune pe frânghie. Mai multe șuvițe înseamnă de obicei o frânghie mai flexibilă, nu? Stați, lăsați-mă să clarific: nu este vorba doar de numărul, ci de modul în care sunt aranjate acele fire, ci, în general, mai multe fire = fire individuale mai mici în fiecare șuviță, ceea ce face ca întreaga frânghie să se îndoaie mai ușor. O frânghie mai flexibilă se uzează mai puțin pe snopi, pentru că nu trebuie să se îndoaie la fel de ascuțit de fiecare dată. Mai puțină uzură a snopilor înseamnă mai puțină întreținere pentru dvs., proprietarul clădirii, și mai puțin timp de nefuncționare. Am văzut frânghii cu 6 toroane pe clădiri înalte în care programul de înlocuire a snopilor era la fiecare 5 ani, dar când am trecut la frânghii cu 8 toroane, programul s-a întins la 7 ani. Aceasta este o mare economie de costuri în timp.
Stai, dar iată o avertizare - mai multe fire nu sunt întotdeauna mai bune. Dacă înghesuiți prea multe șuvițe într-o frânghie care ar trebui să se potrivească cu un snopi standard, întâmpinați probleme cu spațiul liber. Snopii au o dimensiune specifică a canelurii și, dacă o frânghie cu fire suplimentare este prea groasă sau are o pas diferită, nu va sta chiar în canelura. Acest lucru duce la uzura neuniformă a frânghiei și a snopilor, ceea ce încalcă scopul. Odată am avut un client care a încercat să adapteze o frânghie cu 10 fire într-un sistem proiectat pentru dezastru total cu 6 fire. Frânghia a continuat să sară canelura și au trebuit să înlocuiască atât frânghiile, cât și snopii înainte de a o sorta. Deci, este un echilibru: mai multe fire ajută la sarcină și flexibilitate, dar numai dacă este compatibil cu restul configurației ascensorului.
Să vorbim despre aplicațiile din lumea reală, deoarece acestea nu sunt doar chestii de manuale. Clădirile mici, cum ar fi birourile sau apartamentele cu 2-5 etaje, funcționează de obicei excelent cu frânghii cu 6 sau 7 fire. Sunt eficiente din punct de vedere al costurilor, sunt suficient de flexibile pentru snopi mai mici din sistemele de înălțime joasă și suportă încărcătura a 10-15 persoane fără nicio problemă. Dar pentru grădini înalte - să zicem peste 20 de povești - aveți nevoie de ceva mai rezistent, care poate face față picăturilor mai lungi și mai multor cicluri. Acolo strălucesc frânghiile cu 8 fire. Distribuția suplimentară a încărcăturii înseamnă că pot face față constantă sus și jos fără oboseală, iar flexibilitatea reduce și zgomotul. Dacă ați fost vreodată într-un lift înalt care este foarte liniștit, există șanse mari să aibă 8 sau mai multe șuvițe.

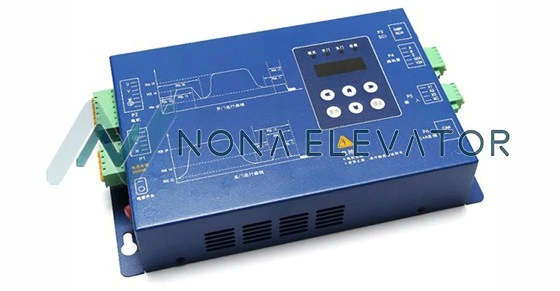

Acum, să conectăm asta la alte părți ale liftului pentru că, să fim reali, nicio piesă nu funcționează singură. Corzile nu stau doar pe cont propriu, ci funcționează cu orice, de la [Ouling Elevator Door Inverter OLVF200-1 OLVF300-1] care controlează funcționarea ușii pentru a menține lucrurile în mișcare fără probleme, până la [BST Elevator Door Controller BG203-DZC1C] care gestionează sincronizarea și siguranța ușii. Dacă frânghiile dumneavoastră se uzează neuniform din cauza numărului greșit de șuvițe, acest lucru poate pune o presiune suplimentară asupra acestor părți. De exemplu, o frânghie care sare de snopi (cum ar fi acea defecțiune cu 10 fire pe care am menționat-o) poate provoca nealinierea ușii și, brusc, controlerul ușii lucrează peste timp pentru a o repara, ceea ce duce la mai multe reparații. De aceea, potrivirea șuvițelor de frânghie cu sistemul dumneavoastră este esențială pentru a menține toate piesele să funcționeze sincronizat.
Întreținerea este încă una mare. Mai multe fire înseamnă mai multe fire individuale de verificat în timpul inspecțiilor, nu? Dar stați, acele fire mai mici sunt mai ușor de inspectat pentru rupturi mici sau coroziune. Puteți vedea bine firele fiecărei șuvițe fără a fi nevoie să dezlipiți întreaga frânghie. Dacă aveți o frânghie cu șuvițe mai puține și mai groase, o ruptură de sârmă s-ar putea să fie ascunsă în pachet și, în momentul în care o vedeți, este o mare problemă. Întotdeauna le spun clienților că, deși mai multe componente înseamnă puțin mai mult timp pentru inspecții, este mult mai bine decât să ratezi o problemă critică. Și nu uitați că, atunci când este timpul să înlocuiți frânghiile, contează și piesele [Fixarea cablului de sârmă pentru lift] pe care le utilizați. Numărul de șuvițe afectează modul în care fixați frânghia la ambele capete - prea multe șuvițe și aveți nevoie de un kit de fixare conceput pentru acea număr pentru a vă asigura că este strâns și uniform, fără fire slăbite.
Ah, și să nu uităm de certificările de siguranță. Majoritatea pieselor de lift trebuie să îndeplinească standarde stricte, iar numărul de toroane face parte din asta. Societatea Americană a Inginerilor Mecanici (ASME) are linii directoare specifice pentru cablurile de lift, inclusiv câte fire ar trebui utilizate pentru diferite capacități de încărcare și diametre ale cablurilor. Tăierea colțurilor folosind un număr de fire mai mic decât cel recomandat vă poate economisi bani în avans, dar este o responsabilitate care așteaptă să se întâmple. Am avut clienți care au venit la mine după o inspecție eșuată, deoarece frânghiile lor vechi aveau prea puține fire pentru încărcătura înaltă și au trebuit oricum să înlocuiască totul. Nu fi acea persoană.
Acum, să abordăm o întrebare frecventă pe care o primesc: numărul de fire afectează zgomotul și calitatea călătoriei? ABSOLUT. Oricine a mers într-un lift care este zgomotos sau are o călătorie grea vă poate spune că nu este distractiv. Mai multe fire înseamnă că frânghia este mai netedă pe măsură ce se îndoaie în jurul snopii, deci mai puține vibrații. Acea vibrație nu face doar călătoria inconfortabilă, ci uzează și alte părți mai repede, cum ar fi [Roata de ghidare cu role a liftului 125x25x6003] care menține vagonul liftului aliniat în puț. O frânghie mai netedă înseamnă mai puțin stres asupra acelor roți de ghidare, astfel încât acestea să reziste mai mult. Am avut mai mulți clienți care spun că, după ce au trecut la frânghii cu 8 fire, călătoria lor cu liftul a fost ca noaptea și ziua - nu mai avea nicio șocheală atunci când pornește sau se oprește și mult mai silențioasă. Acesta este un câștig uriaș pentru ocupanții clădirii.
Stai, hai să intrăm în câteva numere pentru a susține acest lucru (fără matematică înfricoșătoare, promit). Pentru o cabină de lift standard de 4.000 lb, o frânghie cu 6 fire cu fire de 1 mm diametru va avea o rezistență totală la rupere de aproximativ 12.000 lbs. O frânghie cu 8 fire cu același diametru total (deci aceeași dimensiune totală pentru montarea în snopi) are fire mai mici de 0,85 mm, dar rezistența totală la rupere este cu aproximativ 14.000 lbs-mai mare, chiar și cu fire individuale mai mici. Asta din cauza sarcinii răspândite pe mai multe fire. Diferența de flexibilitate este și ea vizibilă: frânghia cu 8 fire are o rază de îndoire cu 15% mai mică, ceea ce înseamnă mai puțină solicitare pe snopi și pe frânghie în sine. Acesta este tipul de date care face o diferență reală atunci când alegeți ce să puneți în sistem.
Acum, să vorbim despre când să alegem mai puține fire. Dacă lucrați la un sistem cu încărcătură foarte mică, cum ar fi un mic lift într-un garaj de acasă, doar țineți frânghii de 1.000 de lbs-6 fire este perfect. Sunt mai ieftine, iar încărcătura este suficient de ușoară încât să nu aveți nevoie de răspândirea suplimentară. Flexibilitatea este încă suficient de bună pentru dimensiunea mică a snopilor din lifturile de acasă, astfel încât nu veți vedea problemele de uzură pe care le-ați putea întâlni într-o clădire mai mare. Dar chiar și aici, recomand întotdeauna să verificați cu un profesionist, uneori liftul de acasă al unui client este folosit mai mult decât cred ei, iar câțiva dolari în plus pentru o frânghie cu 8 fire se plătește cu mai puțină întreținere mai târziu.
Un alt lucru de luat în considerare: viața frânghiei. Mai multe fire = o suprafață mai mare în contact cu scrii, ceea ce reduce frecarea. Mai puțină frecare înseamnă mai puțină acumulare de căldură, iar căldura este unul dintre cei mai mari dușmani ai frânghiei de oțel. De-a lungul timpului, căldura de la îndoirea și frecarea constantă face ca oțelul să fie fragil, ceea ce duce la rupere. Mai multe șuvițe tăiate la această căldură, astfel încât frânghia durează mai mult. Am văzut frânghii cu 8 toroane care durează 10 ani în sistemele înalte, în timp ce frânghiile cu 6 toroane ar putea avea nevoie de înlocuire la fiecare 7 ani. Aceasta este o durată de viață mai lungă cu 30%, care se adună atunci când vorbiți de mii de dolari în costuri de înlocuire.
Să ne întoarcem la integrarea cu alte părți, pentru că este ușor să ne gândim la frânghie ca la o parte independentă, dar nu este. Dacă sistemul dvs. are un [SIEI Elevator Inverter AVY2075-EBL-BR4] care este calibrat pentru o anumită dimensiune a cablului, numărul de fire poate reduce tensiunea. Prea multe șuvițe și frânghia este puțin mai groasă, astfel încât tensiunea ar putea fi oprită, făcând invertorul să lucreze mai mult pentru a controla viteza liftului. Acest lucru duce la plimbări inegale și chiar mai multă uzură. De aceea, atunci când ajut clienții să aleagă șuvițe de frânghie, întreb mereu despre sistemul lor complet - ce invertor folosesc, ce dimensiune snopi au, chiar și cât de des este folosit liftul. Este un lucru holistic, nu doar alegerea unui număr.
Acum, vreau să aud de la tine. Dacă sunteți administrator de clădire, tehnic de lift sau cineva care dorește să vă îmbunătățească cablurile liftului, s-ar putea să vă întrebați: care este numărul de fire potrivite pentru sistemul meu? Poate că aveți probleme cu uzura, zgomotul sau defecțiuni despre care credeți că ar putea fi rezolvate cu o altă frânghie. Sunt aici pentru a vă ajuta - fără argumente de vânzare, doar sfaturi reale bazate pe ceea ce funcționează în domeniu în fiecare zi. Indiferent dacă trebuie să înlocuiți frânghiile vechi, să vă actualizați sistemul sau dacă aveți întrebări despre modul în care numărul de fire vă afectează configurația actuală, nu ezitați să contactați. Putem discuta despre nevoile dumneavoastră specifice, să verificăm compatibilitatea cu toate piesele existente și să ne asigurăm că obțineți o soluție sigură, rentabilă și construită pentru a dura.
La sfârșitul zilei, cablurile de sârmă de oțel pentru lift sunt mult mai importante decât pentru care oamenii le acordă credit. Numărul de fire nu este doar o specificație a unei cutii - este un factor cheie în siguranță, costuri de întreținere, calitatea călătoriei și cât durează întregul sistem de lift. Prea puține fire și riscați supraîncărcare, uzură prematură și defecțiuni. Prea multe și aveți probleme de compatibilitate și timp suplimentar de inspecție. Punctul favorabil este potrivirea numărului de fire cu înălțimea clădirii dvs., capacitatea de încărcare, dimensiunea scripetelor și cât de des este utilizat liftul.
Indiferent dacă actualizați un sistem vechi sau instalați unul nou, nu dormiți la numărul de fire. Este unul dintre acele mici detalii care fac o diferență uriașă pe termen lung. Dacă sunteți gata să discutați despre opțiunile dvs. sau doar doriți mai multe informații despre cum să alegeți frânghiile potrivite (sau orice alte părți ale liftului, cum ar fi inversoare pentru uși, controlere sau roți de ghidare cu role), contactați-vă. Putem parcurge totul pas cu pas, fără jargon, fără presiune.
Referinte:
- Societatea Americană a Inginerilor Mecanici (ASME) A17.1: Codul de siguranță pentru ascensoare și scari rulante
- Placă tehnică pentru cabluri de sârmă (WRTB): Manual de utilizare pentru cabluri de sârmă
- Elevator Manufacturers Association (EMA): Specificații standard pentru cabluri și accesorii pentru lift
- Biblioteca Congresului: „Istoria și ingineria cablurilor de sârmă pentru lift” (Lucrarea tehnică nr. 452, 2019)
